Viele PC-Bastler begegnen ihm früher oder später: dem Molex-Stecker. Auch wenn moderne Rechner heute meist andere Stromanschlüsse nutzen, steckt dieser Klassiker noch immer in vielen Netzteilen und Zubehörteilen. Gerade beim Aufrüsten älterer Systeme oder bei DIY-Projekten spielt er weiterhin eine Rolle.
Wenn du verstehst, wie ein Molex-Stecker aufgebaut ist und welche Spannungen er liefert, kannst du Hardware sicher anschließen und typische Fehler vermeiden. Das ist besonders wichtig, wenn Adapter oder ältere Komponenten im Spiel sind. Denn falsche Verkabelung kann schnell zu Problemen führen.
In diesem Ratgeber lernst du, wo Molex heute noch sinnvoll eingesetzt wird, worauf du bei Sicherheit achten solltest und wie du typische Praxisfragen beim Basteln souverän lösen kannst.
TL;DR: Das Wichtigste in Kürze
- Was es ist: Ein klassischer 4-poliger Stromanschluss (Molex 8981) für PC-Komponenten.
- Spannungen: Das gelbe Kabel liefert 12V, das rote Kabel 5V.
- Einsatzgebiete: Heute primär für Gehäuselüfter, RGB-Controller, Wasserpumpen und Retro-Hardware.
- Sicherheitsrisiko: Vermeide billige, „gegossene“ Molex-zu-SATA-Adapter (Brandgefahr!). Nutze nur hochwertige, gecrimpte Versionen.
- Quick-Fix: Verrutschte Metall-Pins im Stecker kannst du vorsichtig mit einer feinen Nadel wieder festbiegen.

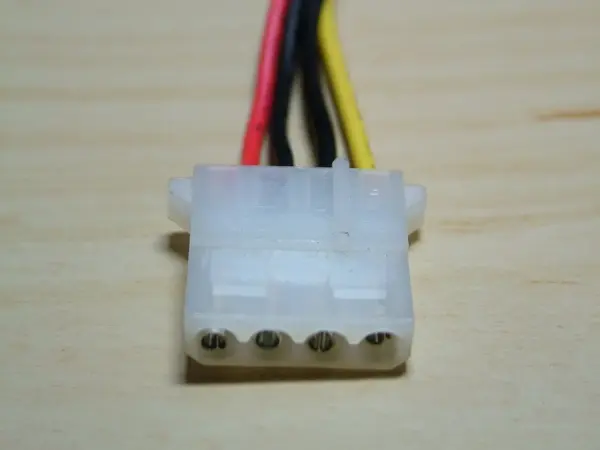

Was ist ein Molex-Stecker? Herkunft, Aufbau und Funktionsprinzip
Der Begriff „Molex-Stecker“ stammt ursprünglich vom Hersteller Molex, der verschiedene Steckverbindungen entwickelt hat. Im PC-Bereich ist damit meist der klassische 4-Pin-Stromstecker gemeint, der über viele Jahre Standard war. Besonders in Zeiten von IDE-Festplatten und optischen Laufwerken war er unverzichtbar.
Ein Molex-Stecker besteht aus einem rechteckigen Kunststoffgehäuse mit vier Metallkontakten. Diese Kontakte übertragen elektrische Energie vom Netzteil zu angeschlossenen Geräten. Durch abgeschrägte Kanten ist der Stecker eigentlich verpolungssicher. Trotzdem solltest du beim Einstecken immer vorsichtig sein und keine Gewalt anwenden.
Das Funktionsprinzip ist einfach: Das Netzteil liefert unterschiedliche Spannungen über farbige Kabel. Geräte wie Lüfter oder Laufwerke greifen diese Energie ab, um Motoren oder Elektronik zu betreiben. Da Molex sowohl 12 Volt als auch 5 Volt bereitstellt, war er früher besonders flexibel einsetzbar.
Heute wirkt der Stecker technisch eher grob und wenig komfortabel. Moderne Anschlüsse sind kompakter, sicherer und oft zusätzlich verriegelt. Trotzdem überzeugt Molex durch seine robuste Bauweise und die hohe Strombelastbarkeit. Deshalb taucht er noch immer in vielen Gehäusen oder Zubehörteilen auf.
Gerade für Einsteiger ist es wichtig zu verstehen, dass Molex ein reiner Stromanschluss ist. Daten werden darüber nicht übertragen. Diese klare Trennung hilft, Verkabelung im PC besser nachzuvollziehen und Fehlerquellen schneller zu erkennen.
PIN-Belegung und Spannungen: So liefert der Molex-Anschluss Strom
Ein Molex-Stecker stellt zwei verschiedene Spannungen bereit. Das macht ihn vielseitig, erfordert aber auch Aufmerksamkeit beim Anschließen von Hardware. Wer die PIN-Belegung kennt, kann sicherer arbeiten und Adapter besser einschätzen.
Typischerweise sind die Kabel farblich eindeutig gekennzeichnet. Die gelbe Leitung führt 12 Volt, während die rote Leitung 5 Volt liefert. Dazwischen befinden sich zwei schwarze Kabel, die als Masseverbindung dienen. Diese Rückleitung ist notwendig, damit Stromkreise korrekt funktionieren.
Eine einfache Übersicht hilft beim Verständnis:
| Pin | Farbe | Spannung | Bedeutung |
|---|---|---|---|
| 1 | Gelb | +12 V | Motoren, Lüfter, Pumpen |
| 2 | Schwarz | Masse | Rückleitung |
| 3 | Schwarz | Masse | Rückleitung |
| 4 | Rot | +5 V | Elektronik |
Wichtig ist, dass Molex keine 3,3-Volt-Leitung bereitstellt. Moderne SATA-Stromanschlüsse besitzen dagegen mehrere Spannungsbereiche. Deshalb kann nicht jedes aktuelle Gerät direkt über Molex betrieben werden.
Beim Basteln solltest du außerdem darauf achten, dass falsche Kombinationen zu Schäden führen können. Ein Kurzschluss entsteht schneller als gedacht, wenn Kabel vertauscht oder Adapter minderwertig sind. Gerade bei Eigenbauten lohnt sich ein zweiter Blick auf die Verkabelung.
Wenn du diese Grundlagen verstanden hast, kannst du Molex gezielt einsetzen. Du weißt dann, welche Geräte sich problemlos betreiben lassen und wann moderne Stromanschlüsse die bessere Wahl sind.
Historische Bedeutung: Warum Molex früher unverzichtbar war
In den frühen PC-Jahren war Molex praktisch der Standard für die Stromversorgung von Laufwerken. Festplatten, CD-ROM-Laufwerke und sogar manche Grafikkarten nutzten diesen Anschluss. Ohne Molex hätte ein Computer damals schlicht nicht funktioniert.
Der Grund dafür lag in der einfachen Bauweise. Netzteile boten mehrere Molex-Stränge, an denen sich Geräte hintereinander anschließen ließen. Diese Kettenverkabelung sparte Platz und machte Aufrüstungen unkompliziert. Wer eine neue Festplatte einbaute, musste oft nur einen freien Stecker suchen.
Auch die hohe Strombelastbarkeit spielte eine Rolle. Mechanische Laufwerke benötigten kräftige Anlaufströme für ihre Motoren. Molex konnte diese Anforderungen zuverlässig erfüllen. Moderne Stecksysteme waren zu dieser Zeit noch nicht weit verbreitet.
Mit dem Übergang zu SATA änderte sich vieles. Geräte wurden energieeffizienter und kompakter. Gleichzeitig entstanden neue Anforderungen an Spannungsbereiche und Signalführung. Dadurch verlor Molex langsam an Bedeutung.
Trotzdem blieb der Stecker lange im Einsatz. Viele Netzteile führten ihn weiter, um maximale Kompatibilität zu gewährleisten. Selbst heute findest du ihn noch in günstigen Netzteilen oder bei Zubehör wie Lüftersteuerungen.
Die Geschichte zeigt, wie stark sich PC-Technik weiterentwickelt hat. Wer ältere Hardware nutzt oder sich mit Retro-Computing beschäftigt, begegnet Molex deshalb weiterhin regelmäßig.
Einsatzgebiete heute: Wo Molex-Stecker noch sinnvoll genutzt werden
In modernen PCs hat Molex seinen Platz als Hauptstromanschluss verloren. Trotzdem gibt es noch mehrere Szenarien, in denen er sinnvoll eingesetzt wird. Gerade beim Basteln oder Aufrüsten älterer Systeme bleibt er praktisch.
Ein häufiges Einsatzgebiet sind einfache Gehäuselüfter. Diese Modelle besitzen oft keine PWM-Steuerung und werden direkt über Molex betrieben. Dadurch laufen sie konstant mit einer festen Drehzahl. Für günstige Systeme oder Testaufbauten reicht das meist aus.
Auch RGB-Controller und LED-Stripes nutzen manchmal Molex zur Stromversorgung. Hier zählt vor allem die einfache Installation. Ein freier Stecker vom Netzteil genügt, ohne dass das Mainboard beteiligt ist.
Weitere typische Anwendungen sind:
- Wasserpumpen in Custom-Wasserkühlungen
- Retro-Hardware wie IDE-Festplatten
- Erweiterungskarten mit zusätzlichem Strombedarf
- DIY-Projekte und offene Testbench-Aufbauten
Gerade Modder schätzen Molex wegen seiner hohen Belastbarkeit. Mehrere Geräte lassen sich über Adapter oder Verteiler anschließen. Das kann praktisch sein, erfordert aber ein gewisses Verständnis für Stromverteilung.
In High-End-Gaming-PCs spielt Molex dagegen kaum noch eine Rolle. Moderne Systeme setzen auf SATA-Stromanschlüsse, PCIe-Stecker oder direkt geregelte Mainboard-Header. Trotzdem lohnt es sich, Molex nicht völlig zu ignorieren.
Wer weiß, wo der Anschluss sinnvoll ist, kann vorhandene Hardware weiter nutzen und Kosten sparen.

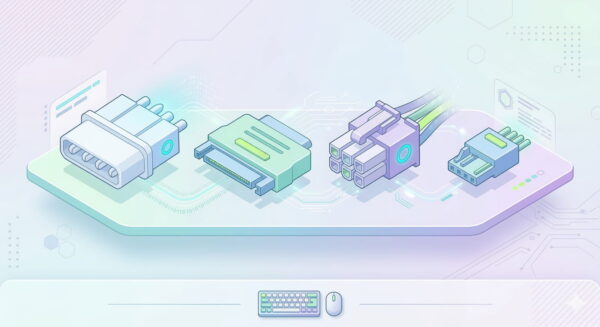

Molex vs. moderne Stromanschlüsse: SATA, PCIe und PWM im Vergleich
Heute existieren mehrere Stromanschlüsse im PC, die unterschiedliche Aufgaben erfüllen. Molex gehört dabei zu den älteren Vertretern. Moderne Alternativen bieten oft mehr Komfort und Sicherheit.
Der SATA-Stromanschluss ist flacher und besitzt zusätzliche Spannungsleitungen. Dadurch eignet er sich besser für SSDs und aktuelle Festplatten. Außerdem ist er leichter zu stecken und meist stabiler arretiert.
PCIe-Stecker wiederum sind speziell für Grafikkarten entwickelt worden. Sie liefern hohe Leistung bei gleichzeitig klar definierter Pin-Belegung. In leistungsstarken Gaming-Systemen sind sie unverzichtbar.
Für Lüftersteuerung spielen Mainboard-Header eine wichtige Rolle. 3-Pin- und 4-Pin-PWM-Anschlüsse ermöglichen eine automatische Regelung der Drehzahl. Das verbessert Kühlung und Lautstärke gleichzeitig.
Ein kurzer Vergleich zeigt die Unterschiede:
- Molex: robust, aber ungeregelt und ohne Verriegelung
- SATA: moderner Standard für Laufwerke
- PCIe: hohe Leistung für Grafikkarten
- PWM: intelligente Steuerung von Lüftern
Wenn du einen neuen PC planst, solltest du möglichst auf moderne Anschlüsse setzen. Molex ist eher eine Ergänzung für Spezialfälle. Trotzdem kann er bei bestimmten Aufgaben weiterhin überzeugen.
Die richtige Wahl hängt immer davon ab, welche Hardware du betreiben möchtest und wie wichtig Komfort oder Steuerungsmöglichkeiten für dich sind.

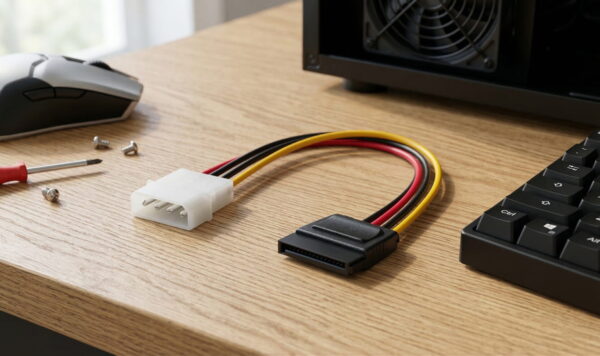

Adapter und Risiken: Worauf du bei Molex-zu-SATA & Co. achten musst
Adapter sind eine häufige Lösung, wenn alte Netzteile mit neuer Hardware kombiniert werden. Besonders verbreitet sind Molex-zu-SATA-Adapter. Sie ermöglichen den Anschluss moderner Laufwerke an ältere Stromstränge.
Dabei solltest du vorsichtig sein. Unter Bastlern kursiert nicht ohne Grund der Spruch „Molex to SATA, lose your data“. Billige Adapter können überhitzen oder Kurzschlüsse verursachen. Im schlimmsten Fall droht ein Kabelbrand.
Problematisch sind vor allem gegossene Adapter. Hier sind die Kontakte im Kunststoff eingeschlossen. Fehlerhafte Verbindungen bleiben oft unsichtbar, bis Schäden auftreten. Gecrimpte Adapter gelten als sicherer, weil ihre Kabelverbindungen sichtbar sind.
Achte außerdem darauf, wie viele Geräte du an einen Strang hängst. Hohe Belastung kann zu Wärmeentwicklung führen. Netzteile besitzen zwar Schutzschaltungen, doch diese greifen nicht immer sofort.
Auch die Kabelführung spielt eine Rolle. Zu stark geknickte Leitungen oder beschädigte Isolation erhöhen das Risiko. Regelmäßige Sichtkontrollen helfen, Probleme früh zu erkennen.
Adapter können sinnvoll sein, wenn du sie bewusst einsetzt. Sie ersetzen jedoch keine saubere Planung der Stromversorgung. Gerade bei wertvoller Hardware lohnt es sich, in Qualität zu investieren.
Praxis und Troubleshooting: Typische Probleme mit Molex-Verbindungen
In der Praxis treten mit Molex-Steckern immer wieder ähnliche Schwierigkeiten auf. Viele davon lassen sich mit einfachen Maßnahmen lösen. Wichtig ist, ruhig zu bleiben und systematisch vorzugehen.
Ein klassisches Problem sind extrem fest sitzende Stecker. Neue Netzteile oder straffe Kontakte können das Abziehen erschweren. Ziehe immer gerade und vermeide ruckartige Bewegungen. Ein leichtes Wackeln hilft oft.
Auch Kontaktprobleme kommen vor. Besonders bei älteren Kabeln können Pins nach hinten rutschen oder oxidieren. Mit einer Pinzette lassen sich Kontakte vorsichtig wieder ausrichten. Eine Nadel kann helfen, Haltenasen leicht aufzubiegen.
Weitere typische Situationen sind:
- Lüfter laufen dauerhaft mit voller Lautstärke
- Adapter werden spürbar warm
- Geräte starten nicht zuverlässig
- Kabel zeigen sichtbare Verschleißspuren
Solche Symptome weisen oft auf Verkabelungsfehler oder Materialermüdung hin. Prüfe alle Verbindungen sorgfältig und tausche defekte Komponenten aus.
Wer regelmäßig am PC bastelt, entwickelt schnell ein Gefühl für solche Probleme. Molex wirkt zwar simpel, verlangt aber Aufmerksamkeit. Mit etwas Erfahrung lassen sich die meisten Schwierigkeiten sicher meistern.
Tipps für Bastler und Modder: Lüfter drosseln, Pins reparieren und sicher arbeiten
Für Bastler bietet Molex interessante Möglichkeiten. Da unterschiedliche Spannungen verfügbar sind, lassen sich Lüfter gezielt drosseln. Der bekannte 7-Volt-Trick nutzt die Differenz zwischen 12-Volt- und 5-Volt-Leitung.
Auch ein Betrieb mit nur 5 Volt ist möglich. Dadurch laufen Lüfter besonders leise, allerdings sinkt auch die Kühlleistung. Du solltest deshalb immer Temperaturen im Auge behalten.
Beim Reparieren von Steckern hilft sauberes Werkzeug. Eine Pinzette oder kleine Nadel reicht oft aus, um Kontakte zu fixieren. Arbeite langsam und vermeide übermäßigen Druck.
Sicheres Arbeiten bedeutet außerdem:
- PC vom Strom trennen
- Netzteil ausschalten
- statische Aufladung vermeiden
- Kabel ordentlich verlegen
DIY-Projekte profitieren von Molex durch seine einfache Handhabung. Offene Testaufbauten oder Modding-Experimente lassen sich schnell realisieren.
Trotzdem gilt: Improvisation hat Grenzen. Wenn du unsicher bist, greife lieber auf moderne Anschlüsse oder neue Hardware zurück. Sicherheit sollte immer Vorrang haben.
FAQ: Häufige Fragen zum Molex-Stecker
Wie erkenne ich einen Molex-Stecker im PC?
Ein klassischer Molex-Stecker ist rechteckig, relativ groß und besitzt vier runde Metallkontakte in einer Reihe. Typisch sind die Kabelfarben Gelb, Schwarz, Schwarz und Rot. Moderne SATA-Stromstecker sind dagegen flach und deutlich breiter.
Kann ein Molex-Stecker zu wenig Strom liefern?
In der Praxis eher selten. Molex-Anschlüsse sind für hohe Stromstärken ausgelegt. Probleme entstehen meist nicht durch zu wenig Leistung, sondern durch schlechte Adapter, beschädigte Kabel oder eine Überlastung einzelner Kabelstränge.
Gibt es Molex-Stecker auch an neuen Netzteilen?
Ja, viele Netzteilhersteller verbauen weiterhin einzelne Molex-Stränge. Damit bleiben ältere Lüfter, Controller oder Zubehör kompatibel. In besonders kompakten oder modernen Netzteilen kann der Anschluss aber komplett fehlen.
Kann ein Molex-Stecker locker werden oder Kontakt verlieren?
Ja, vor allem bei häufigem Ein- und Ausstecken oder bei sehr alten Kabeln. Lockere Pins oder ausgeleierte Kunststoffgehäuse können zu Wackelkontakten führen. In solchen Fällen solltest du den Stecker ersetzen oder vorsichtig reparieren.
Ist ein Molex-Stecker für Gaming-PCs noch relevant?
In aktuellen Gaming-Systemen spielt Molex kaum noch eine Rolle. Grafikkarten, SSDs und Lüfter werden meist über PCIe-Stecker, SATA-Power oder PWM-Header versorgt. Molex kommt eher bei Zusatzhardware oder Bastelprojekten zum Einsatz.
Fazit: Molex verstehen und bewusst einsetzen
Der Molex-Stecker ist ein Stück PC-Geschichte, das auch heute noch seinen Platz hat. Zwar übernehmen moderne Stromanschlüsse die meisten Aufgaben effizienter und komfortabler, doch Molex bleibt für Bastler, Retro-Fans und einfache Setups weiterhin nützlich.
Wenn du seine PIN-Belegung kennst und typische Risiken einschätzen kannst, lässt sich vorhandene Hardware sinnvoll weiterverwenden. Gerade bei DIY-Projekten oder beim Aufrüsten älterer Systeme kann Molex sogar eine flexible Lösung sein.
Gleichzeitig lohnt es sich, neue Standards im Blick zu behalten. SATA-Anschlüsse, PWM-Steuerung und leistungsstarke PCIe-Stecker bieten mehr Kontrolle und Sicherheit. Vielleicht fragst du dich jetzt, ob dein nächstes Netzteil überhaupt noch Molex besitzen sollte. Genau solche Überlegungen zeigen, dass du Technik bewusster nutzt.
Probier ruhig Dinge aus, aber arbeite immer sorgfältig. Wer seine Verkabelung versteht, baut stabilere und leisere Systeme. Molex kann dabei ein hilfreicher Begleiter sein.
