Wie funktioniert eine PC-Maus eigentlich, wenn du sie über den Schreibtisch bewegst? Für dich sieht es so aus, als würde der Mauszeiger deiner Handbewegung einfach folgen. Tatsächlich erfasst ein Sensor die Oberfläche unter der Maus, berechnet daraus die Bewegungsrichtung und übermittelt die Daten an den Computer.
Auch Klicks und Bewegungen des Scrollrads werden in elektrische Signale umgewandelt. Das Betriebssystem verarbeitet diese Informationen und bewegt den Mauszeiger oder führt die gewünschte Aktion aus.
Die Technik moderner Computermäuse ist erstaunlich kompakt. Sensor, Lichtquelle, kleine Schalter, Mikrocontroller und Schnittstelle arbeiten dabei ständig zusammen.
Wie funktioniert eine PC-Maus im Inneren?
Eine moderne PC-Maus ist ein Eingabegerät. Sie teilt dem Computer mit, in welche Richtung sie bewegt wurde, welche Taste gedrückt ist und wie sich das Scrollrad dreht.
Der grundlegende Ablauf sieht so aus:
- Der Sensor erfasst die Oberfläche unter der Maus.
- Die Elektronik erkennt, wie weit und in welche Richtung sich die Maus bewegt hat.
- Tasten und Scrollrad liefern zusätzliche Eingaben.
- Ein Mikrocontroller fasst die Informationen zu Daten zusammen.
- Die Daten werden per USB, Funkempfänger oder Bluetooth an den Computer übertragen.
- Das Betriebssystem berechnet daraus die Bewegung des Mauszeigers und führt Klicks oder Scrollbewegungen aus.
Die Maus kennt dabei normalerweise nicht die absolute Position des Zeigers auf dem Bildschirm. Sie meldet hauptsächlich Veränderungen auf der X- und Y-Achse: zum Beispiel eine Bewegung nach rechts und gleichzeitig etwas nach oben.
Der Computer führt diese relativen Bewegungsdaten zusammen. Deshalb kann der Mauszeiger weiter über den Bildschirm wandern, obwohl die Maus selbst nur wenige Zentimeter auf dem Tisch bewegt wird.

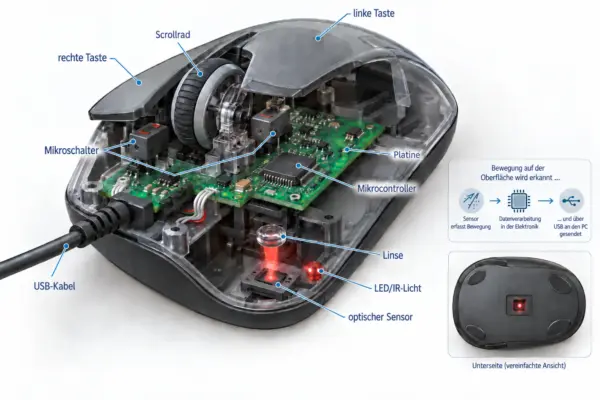

Diese Bauteile stecken typischerweise in einer Maus
Im Inneren einer normalen PC-Maus findest du mehrere Komponenten:
- Sensor zur Bewegungserkennung
- Lichtquelle für die Abtastung der Oberfläche
- Linse zur Bündelung des reflektierten Lichts
- Mikrocontroller zur Verarbeitung der Daten
- Schalter für linke und rechte Maustaste
- Scrollrad mit Drehgeber
- USB-Schnittstelle oder Funkmodul
- bei kabellosen Mäusen zusätzlich Batterie oder Akku
Je nach Modell kommen Seitentasten, zusätzliche Scrollräder, Beleuchtung oder weitere Bedienelemente hinzu. Für das grundlegende Funktionsprinzip sind diese Extras jedoch nicht erforderlich.

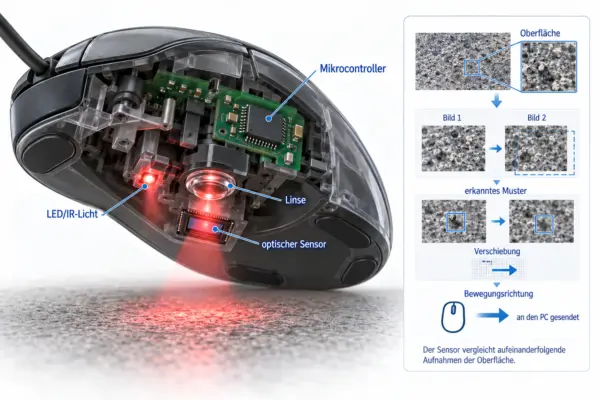

So erkennt der Sensor die Bewegung der Maus
Bei den meisten heutigen Computermäusen sitzt auf der Unterseite ein optischer Sensor. Vereinfacht kannst du dir diesen Sensor wie eine winzige Kamera vorstellen, die ständig einen sehr kleinen Bereich der Oberfläche beobachtet.
Eine LED oder eine andere Lichtquelle beleuchtet den Untergrund. Eine Linse lenkt das reflektierte Licht auf einen Bildsensor. Dieser erfasst die Struktur der Oberfläche in sehr kurzen Abständen immer wieder neu.
Die Elektronik vergleicht aufeinanderfolgende Aufnahmen. Verschieben sich erkennbare Strukturen beispielsweise nach links, kann daraus geschlossen werden, dass sich die Maus nach rechts bewegt hat.
Daraus entstehen Bewegungswerte für zwei Richtungen:
- X-Achse für Bewegungen nach links und rechts
- Y-Achse für Bewegungen nach oben und unten
Der Mikrocontroller verarbeitet diese Werte und gibt sie an den Computer weiter.
Dafür muss die Oberfläche keine sichtbaren Linien oder Muster besitzen. Schon kleinste Strukturen und Unregelmäßigkeiten können für den Sensor ausreichen.
Warum leuchtet die Unterseite mancher Mäuse rot?
Bei vielen älteren oder einfachen optischen Mäusen ist eine rote LED deutlich sichtbar. Die Farbe selbst ist für die Bewegungserkennung aber nicht entscheidend.
Moderne Sensoren können auch mit infrarotem Licht arbeiten. Dieses Licht ist für das menschliche Auge nicht oder kaum sichtbar. Eine Maus kann deshalb völlig normal funktionieren, obwohl auf der Unterseite kein rotes Licht zu sehen ist.
Das sichtbare Leuchten ist daher kein zuverlässiges Merkmal dafür, ob der Sensor arbeitet.
Optische Maus und Lasermaus: Wo liegt der Unterschied?
Im allgemeinen Sprachgebrauch werden optische Maus und Lasermaus häufig als zwei getrennte Techniken bezeichnet. Technisch arbeiten jedoch beide nach einem optischen Prinzip: Die Oberfläche wird beleuchtet und ein Sensor wertet das zurückgeworfene Licht aus.
Der wesentliche Unterschied liegt in der Lichtquelle.
Bei einer klassischen optischen Maus dient meist eine LED zur Beleuchtung. Viele aktuelle Sensoren verwenden dabei infrarotes Licht. Diese Technik funktioniert auf gewöhnlichen Schreibtischoberflächen und Mauspads sehr zuverlässig.
Bei einer sogenannten Lasermaus wird die Oberfläche mit Laserlicht beleuchtet. Dadurch können sehr feine Strukturen sichtbar gemacht werden.
Eine Lasermaus ist deshalb aber nicht automatisch genauer oder besser. Die Qualität des Sensors, die Signalverarbeitung und die verwendete Oberfläche beeinflussen das Ergebnis ebenfalls.
Auch die verbreitete Aussage, jede Lasermaus funktioniere problemlos auf Glas, stimmt nicht. Glatte und transparente Oberflächen liefern einem normalen Sensor oft zu wenige verwertbare Strukturen. Einige speziell entwickelte Sensoren können zwar auch Glasoberflächen erfassen, daraus lässt sich aber keine allgemeine Eigenschaft aller Lasermäuse ableiten.
Für einen normalen Arbeitsplatz ist die Unterscheidung zwischen LED und Laser heute daher weniger wichtig als früher.
Was bedeuten DPI und CPI bei einer PC-Maus?
Auf Verpackungen und in technischen Daten von Mäusen begegnet dir fast immer die Angabe DPI. Die Abkürzung steht für „Dots per Inch“, also Punkte pro Zoll.
Technisch treffender wäre bei einem Maussensor häufig die Bezeichnung CPI: „Counts per Inch“. Gemeint ist damit, wie viele einzelne Bewegungsschritte der Sensor bei einer Strecke von einem Zoll erfasst. Ein Zoll entspricht 2,54 Zentimetern.
Bei 800 CPI entstehen über diese Strecke beispielsweise 800 Bewegungsschritte. Bei 1600 CPI sind es doppelt so viele.
Im Alltag hat sich trotzdem der Begriff DPI durchgesetzt.
Ein höherer Wert führt bei ansonsten gleicher Einstellung normalerweise dazu, dass der Mauszeiger bei derselben Handbewegung eine größere Strecke auf dem Bildschirm zurücklegt. Das bedeutet aber nicht automatisch, dass eine Maus mit sehr hoher DPI-Zahl präziser arbeitet.
Wie schnell sich der Zeiger tatsächlich bewegt, hängt auch von den Einstellungen des Betriebssystems und gegebenenfalls von der Maussoftware ab.
Eine extrem hohe DPI-Zahl ist deshalb kein allgemeines Qualitätsmerkmal. Entscheidend ist, dass sich die Empfindlichkeit passend zum Bildschirm, zur Anwendung und zum eigenen Bediengefühl einstellen lässt.
Was ist die Polling-Rate einer Maus?
Neben der DPI-Zahl taucht besonders bei Gaming-Mäusen häufig die Polling-Rate auf. Sie beschreibt, wie häufig Bewegungs- und Tastendaten zwischen Maus und Computer aktualisiert werden.
Die Angabe erfolgt in Hertz. Eine Polling-Rate von 1000 Hz bedeutet beispielsweise, dass theoretisch bis zu 1000 Aktualisierungen pro Sekunde stattfinden können. Der zeitliche Abstand liegt dann bei ungefähr einer Millisekunde.
Eine höhere Polling-Rate kann die Zeit zwischen einer Bewegung und ihrer Verarbeitung verkürzen. Beim normalen Surfen, Schreiben oder Arbeiten mit Office-Programmen spielt dieser Unterschied meist nur eine geringe Rolle.
Für schnelle Computerspiele kann eine höhere Abfragerate dagegen interessanter sein. Sie ist trotzdem nur ein Teil der gesamten Verzögerung zwischen Handbewegung und sichtbarer Reaktion auf dem Monitor.
DPI und Polling-Rate beschreiben damit zwei unterschiedliche Dinge: DPI beziehungsweise CPI betrifft die erfasste Bewegung, die Polling-Rate die zeitliche Übertragung beziehungsweise Abfrage der Daten.
Wie funktionieren Maustasten und Scrollrad?
Bei einer klassischen Maustaste drückst du nicht direkt auf einen elektrischen Kontakt. Der bewegliche Teil des Gehäuses betätigt einen kleinen Schalter auf der Platine.
Bei vielen Mäusen handelt es sich dabei um mechanische Mikroschalter. Wird der Schalter ausgelöst, erkennt der Mikrocontroller den geänderten Zustand und meldet den Tastendruck an den Computer.
Es gibt inzwischen auch Mäuse mit optischen Tastenschaltern. Dort wird der Schaltvorgang mithilfe von Licht erkannt. Am grundlegenden Ergebnis ändert sich für den Computer nichts: Die Maus meldet, dass eine bestimmte Taste gedrückt oder losgelassen wurde.
Das Scrollrad arbeitet etwas anders. Beim Drehen muss die Elektronik erkennen, in welche Richtung und um wie viele Schritte sich das Rad bewegt hat.
Dafür kommt häufig ein sogenannter Drehgeber oder Encoder zum Einsatz. Er erzeugt beim Drehen elektrische Signale, aus denen die Elektronik Richtung und Bewegung ableitet.
Das Scrollrad selbst kann bei vielen Mäusen zusätzlich heruntergedrückt werden. Dafür befindet sich unter oder neben dem Rad ein weiterer Schalter. Windows behandelt diesen Druck normalerweise als mittlere Maustaste.
Seitentasten oder zusätzliche Funktionstasten funktionieren nach demselben Grundprinzip. Die Maus übermittelt lediglich einen weiteren Tastenzustand.

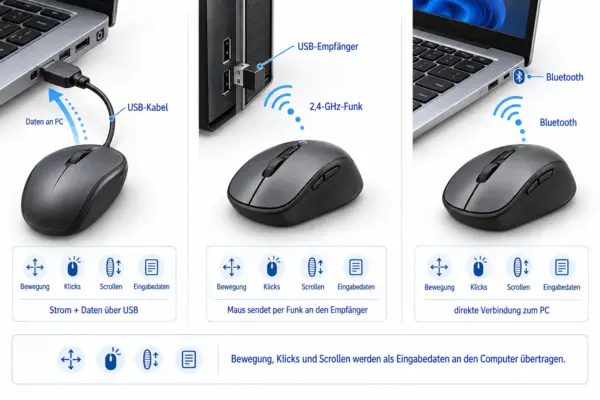

Wie gelangen die Mausdaten zum Computer?
Nachdem die Maus Bewegungen und Tastendrücke erkannt hat, müssen die Daten zum Rechner gelangen. Dafür gibt es heute hauptsächlich drei Möglichkeiten.
Maus mit USB-Kabel
Bei einer kabelgebundenen Maus laufen Stromversorgung und Datenübertragung über USB. Die Maus benötigt daher keine Batterie.
USB-Mäuse gehören zur Geräteklasse HID. HID steht für „Human Interface Device“ und bezeichnet Eingabegeräte wie Mäuse und Tastaturen. Die technischen Grundlagen dafür sind in der HID-Spezifikation der USB-IF festgelegt.
Die Maus übermittelt kleine Datenpakete mit Informationen über Bewegungen und Tasten. Für grundlegende Mausfunktionen kann das Betriebssystem einen standardisierten HID-Treiber verwenden.
Deshalb funktionieren einfache USB-Mäuse normalerweise direkt nach dem Einstecken, ohne dass du einen speziellen Herstellertreiber installieren musst.

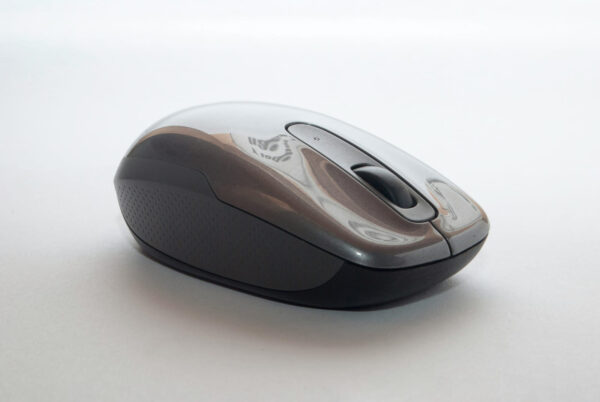

Kabellose Maus mit USB-Empfänger
Viele Funkmäuse besitzen einen kleinen USB-Empfänger. Häufig erfolgt die Funkübertragung im 2,4-GHz-Bereich.
Der Empfänger stellt gegenüber dem Computer die Verbindung zur Maus her. Für den Rechner verhält sich das System bei den Grundfunktionen ähnlich wie ein normales USB-Eingabegerät.
Die genaue Funktechnik zwischen Maus und Empfänger hängt vom Hersteller und Modell ab. „2,4 GHz“ bezeichnet zunächst nur den verwendeten Frequenzbereich und ist kein einheitliches Mausprotokoll.
Eine solche Maus benötigt eine Batterie oder einen Akku, weil sie nicht über ein Kabel mit Strom versorgt wird.
Maus über Bluetooth
Eine Bluetooth-Maus benötigt keinen speziellen USB-Funkempfänger, sofern der Computer bereits Bluetooth unterstützt. Maus und Rechner werden zunächst miteinander gekoppelt. Falls Bluetooth am PC noch nicht eingerichtet ist, kannst du zunächst Bluetooth in Windows aktivieren und die Maus anschließend als neues Gerät koppeln.
Anschließend werden die Eingaben über die Bluetooth-Verbindung übertragen. Auch für Bluetooth gibt es standardisierte Verfahren für Eingabegeräte. Bei Bluetooth Low Energy regelt beispielsweise das von der Bluetooth SIG dokumentierte HID-over-GATT-Profil die Übertragung solcher Eingaben.
Für Notebooks ist diese Variante praktisch, weil kein USB-Anschluss durch einen Empfänger belegt wird. Die Maus benötigt ebenfalls eine eigene Stromversorgung.
Ob eine Maus mit USB-Empfänger oder Bluetooth besser geeignet ist, ist für ihre grundsätzliche Arbeitsweise kaum relevant. In beiden Fällen gelangen am Ende Bewegungs- und Tastendaten beim Betriebssystem an.
Warum funktioniert eine Maus nicht auf jeder Oberfläche?
Ein optischer Maussensor braucht erkennbare Strukturen, um aufeinanderfolgende Aufnahmen miteinander vergleichen zu können. Auf Papier, Holz, Stoff oder einem normalen Mauspad ist das meist problemlos möglich.
Schwieriger wird es bei Oberflächen, auf denen der Sensor kaum verwertbare Details erkennt. Typische Beispiele sind:
- klares Glas
- stark spiegelnde Flächen
- sehr glänzende Oberflächen
- manche einfarbigen oder transparenten Materialien
Auf solchen Untergründen kann der Mauszeiger springen, stehen bleiben oder ungleichmäßig reagieren.
Spezielle Sensoren können auch mit problematischen Oberflächen umgehen. Einige dafür entwickelte Mäuse funktionieren beispielsweise auf Glas, indem sie kleinste Partikel oder Strukturen auf der Oberfläche auswerten.
Ein Mauspad ist bei modernen Mäusen daher nicht grundsätzlich notwendig. Wenn der Sensor auf dem vorhandenen Schreibtisch Probleme hat, ist ein einfaches Mauspad aber meist die unkomplizierteste Lösung.
Auch Schmutz direkt vor der Sensoröffnung kann die Bewegungserkennung beeinträchtigen. Dort reicht normalerweise eine vorsichtige trockene Reinigung.
Reagiert die Maus auch auf einer geeigneten Oberfläche nicht oder wird von Windows gar nicht erkannt, solltest du die möglichen Ursachen systematisch prüfen. Meine Anleitung „Maus funktioniert nicht unter Windows“ zeigt die passenden Schritte für USB-, Funk- und Bluetooth-Mäuse.
Wie funktionierte eine Kugelmaus?
Bevor optische Sensoren üblich wurden, steckte auf der Unterseite vieler Computermäuse eine schwere, gummierte Kugel. Beim Bewegen der Maus rollte diese Kugel über den Tisch.
Im Inneren lagen zwei Rollen an der Kugel an. Eine Rolle erfasste Bewegungen in horizontaler, die andere in vertikaler Richtung. Drehgeber wandelten diese Bewegungen in elektrische Signale für die X- und Y-Achse um.
Das Prinzip funktionierte zuverlässig, hatte aber einen praktischen Nachteil: Über die Kugel gelangten Staub und Schmutz an die Rollen. Mit der Zeit entstanden dort Ablagerungen und die Maus reagierte ungleichmäßig.
Deshalb mussten Kugel und Rollen regelmäßig gereinigt werden.
Bei einer heutigen optischen Maus gibt es diese mechanische Bewegungsübertragung nicht mehr. Der Sensor erfasst die Unterlage berührungslos, während lediglich die Gleitflächen der Maus Kontakt zum Tisch oder Mauspad haben.
FAQ: Häufige Fragen zur Funktionsweise einer PC-Maus
Weiß die Maus, wo sich der Mauszeiger auf dem Bildschirm befindet?
Normalerweise nicht. Eine Maus übermittelt hauptsächlich relative Bewegungsdaten für die X- und Y-Richtung. Das Betriebssystem verwaltet daraus die Position des Mauszeigers auf dem Bildschirm.
Braucht eine USB-Maus einen eigenen Treiber?
Für die grundlegenden Funktionen normalerweise nicht. Standardmäuse können als HID-Geräte mit den im Betriebssystem vorhandenen Treibern arbeiten. Herstellersoftware wird eher für Sondertasten, Beleuchtung, Profile oder weitere Einstellungen benötigt.
Ist eine hohe DPI-Zahl immer besser?
Nein. Eine hohe DPI- beziehungsweise CPI-Einstellung sorgt vor allem dafür, dass bei derselben Handbewegung mehr Bewegungswerte erfasst werden. Ob sich das angenehm oder präzise anfühlt, hängt von Anwendung, Bildschirm und persönlichen Einstellungen ab.
Muss eine optische Maus unten rot leuchten?
Nein. Viele moderne Mäuse verwenden infrarotes Licht, das für das menschliche Auge nicht sichtbar ist. Eine nicht leuchtende Sensoröffnung bedeutet deshalb nicht automatisch, dass die Maus defekt ist.
Fazit: Viel Technik für eine einfache Handbewegung
Eine PC-Maus übersetzt wenige Zentimeter Bewegung auf dem Schreibtisch in präzise Steuerdaten für den Computer. Der optische Sensor erfasst den Untergrund, die Elektronik berechnet die Bewegungsrichtung und Tasten sowie Scrollrad liefern zusätzliche Eingaben.
Für die alltägliche Nutzung halte ich hohe DPI-Werte oder die Frage „LED oder Laser?“ für weniger entscheidend, als es manche technischen Daten vermuten lassen. Ein guter Sensor, eine passende Empfindlichkeit und eine geeignete Oberfläche sind für eine zuverlässige Maussteuerung wichtiger.
Gerade weil die Technik im Hintergrund arbeitet, wirkt die Bedienung so selbstverständlich: Du bewegst die Hand und Windows setzt die gemeldeten Bewegungsdaten unmittelbar in die Position des Mauszeigers um.
