Twisted-Pair-Kabel: Alles was du wissen musst!

Du hast sicher schon von ihnen gehört, aber weißt du auch, was sie so besonders macht? Twisted-Pair-Kabel sind ein grundlegender Bestandteil moderner Kommunikationsnetze und spielen eine entscheidende Rolle in unserem täglichen digitalen Leben.

Beginnen wir mit dem Aufbau dieser Kabel. Wie der Name schon sagt, bestehen Twisted-Pair-Kabel aus Paaren von Drähten, die umeinander verdrillt sind. Diese einzigartige Struktur ist nicht nur ein Designmerkmal, sondern dient einem wichtigen Zweck: Sie reduziert elektromagnetische Störungen und Interferenzen, die häufig in elektrischen Kabeln auftreten. Dies macht Twisted-Pair-Kabel zu einer zuverlässigen Option für die Datenübertragung.

Aber warum sind sie so verbreitet? Twisted-Pair-Kabel sind kostengünstig, flexibel und leicht zu installieren, was sie zur ersten Wahl in vielen Netzwerkinstallationen macht. Sie kommen in verschiedenen Umgebungen zum Einsatz, von kleinen Büronetzwerken bis hin zu umfangreichen Telekommunikationsinfrastrukturen. Egal, ob es um Internetverbindungen, Telefonleitungen oder Datennetzwerke geht, Twisted-Pair-Kabel sind oft die unsichtbaren Helden, die alles am Laufen halten.

In den nächsten Abschnitten dieses Blogbeitrags tauchen wir tiefer in die faszinierende Welt der Twisted-Pair-Kabel ein. Du wirst mehr über die verschiedenen Arten, ihre Anwendungsbereiche und die Vor- und Nachteile erfahren. Außerdem geben wir dir wertvolle Tipps zur Installation und zum Umgang mit diesen Kabeln. Bleib dran, um dein Wissen über eines der wichtigsten Werkzeuge in der Welt der Kommunikationstechnologie zu erweitern!

Geschichte und Entwicklung

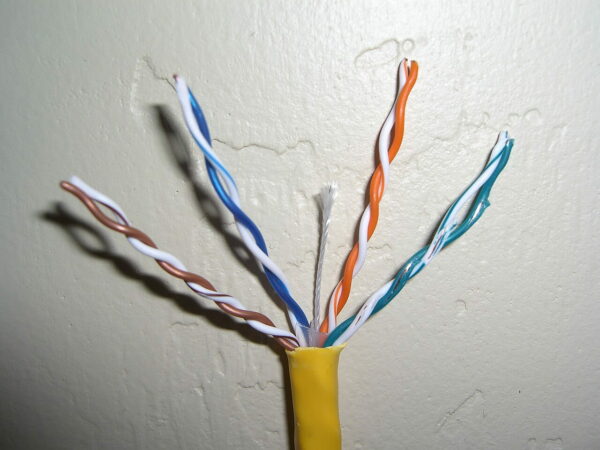

Twisted-Pair-Kabel Cat6
Agott, CC BY-SA 3.0, via Wikimedia Commons

Die Ursprünge der Twisted-Pair-Kabel reichen bis ins 19. Jahrhundert zurück. Sie wurden erstmals in der Telefonie eingesetzt, um die Übertragung von Sprachsignalen über größere Entfernungen zu ermöglichen. Alexander Graham Bell, der Erfinder des Telefons, spielte eine Schlüsselrolle bei der Entwicklung dieser Technologie. Die Grundidee war einfach, aber genial: Durch das Verdrehen der Kabelpaare konnten Störungen und Nebengeräusche, die bei der Signalübertragung auftraten, deutlich reduziert werden.

Im Laufe der Zeit wurden Twisted-Pair-Kabel weiterentwickelt und verbessert. In den 1980er Jahren, mit dem Aufkommen der Computer und der digitalen Kommunikation, erlebten sie eine Renaissance. Sie wurden zum Rückgrat der neu entstehenden lokalen Netzwerke (LANs), die Büros, Bildungseinrichtungen und später auch Haushalte miteinander vernetzten.

Mit dem Aufkommen von Ethernet in den 1990er Jahren wurden Twisted-Pair-Kabel standardisiert. Kategorien wie Cat5, Cat6 und so weiter entstanden, um die Leistungsfähigkeit und Bandbreite der Kabel zu klassifizieren. Jede neue Kategorie brachte Verbesserungen in Bezug auf die Datenübertragungsrate und die Reduzierung von Crosstalk, einem Phänomen, bei dem sich Signale benachbarter Kabel gegenseitig stören.

Heute sind Twisted-Pair-Kabel allgegenwärtig und weiterhin ein wesentlicher Bestandteil moderner Netzwerktechnologien. Trotz des Aufkommens von drahtlosen Technologien bleiben sie aufgrund ihrer Zuverlässigkeit, Kosteneffizienz und einfachen Handhabung unverzichtbar. Diese historische Reise zeigt, wie anpassungsfähig und langlebig die Twisted-Pair-Technologie ist, und unterstreicht ihre Bedeutung in der Geschichte der Kommunikationstechnologie.

Grundlegende Funktionsweise und Technologie

Twisted-Pair-Kabel sind mehr als nur einfache Kabel; sie sind das Ergebnis ausgeklügelter Technologie und Ingenieurskunst. Ihre grundlegende Funktionsweise basiert auf einem einfachen, aber effektiven Prinzip: der Minimierung von Interferenzen. Lass uns tiefer in die Technik eintauchen, die hinter diesen Kabeln steckt.

Jedes Twisted-Pair-Kabel besteht aus Paaren von isolierten Kupferdrähten, die umeinander verdrillt sind. Diese Verdrillung ist der Schlüssel zur Reduzierung von elektromagnetischen Störungen. Wenn ein elektrisches Signal durch ein Kabel fließt, erzeugt es ein magnetisches Feld um den Draht herum. Bei zwei parallel verlaufenden Drähten können diese Felder sich gegenseitig beeinflussen, was zu Störungen und Datenverlust führen kann. Durch das Verdrillen der Drähte wird dieses Problem effektiv minimiert, da sich die Störungen der beiden Drähte gegenseitig aufheben.

Es gibt verschiedene Kategorien von Twisted-Pair-Kabeln, die sich in Bezug auf Leistung und Schutz unterscheiden. Ungeschirmte Twisted-Pair-Kabel (UTP) sind die gängigsten und werden in vielen Ethernet-Netzwerken verwendet. Sie sind leicht und flexibel, bieten aber weniger Schutz vor äußeren Störungen. Geschirmte Twisted-Pair-Kabel (STP) hingegen haben eine zusätzliche Schutzschicht, die sie widerstandsfähiger gegen elektromagnetische Interferenzen macht, was sie ideal für Umgebungen mit hohem Störungspotenzial macht.

Die Leistung eines Twisted-Pair-Kabels wird auch durch die Anzahl der Verdrillungen pro Meter bestimmt. Mehr Verdrillungen bedeuten weniger Crosstalk und bessere Signalqualität. Moderne Kabel sind so konzipiert, dass sie Daten mit hoher Geschwindigkeit und über längere Distanzen übertragen können, ohne dass die Qualität des Signals beeinträchtigt wird.

Diese grundlegenden technischen Aspekte machen Twisted-Pair-Kabel zu einer zuverlässigen und effizienten Lösung für die Datenübertragung in einer Vielzahl von Anwendungen. Ihre einfache, aber raffinierte Konstruktion ist der Schlüssel zu ihrer breiten Akzeptanz und anhaltenden Relevanz in der Welt der Netzwerktechnik.

Typen von Twisted-Pair-Kabeln

Twisted-Pair-Kabel gibt es in verschiedenen Ausführungen, die für unterschiedliche Anforderungen und Anwendungen konzipiert sind. Die zwei Haupttypen sind ungeschirmte Twisted-Pair-Kabel (UTP) und geschirmte Twisted-Pair-Kabel (STP). Jeder Typ hat seine spezifischen Eigenschaften und Einsatzgebiete, die du kennen solltest.

Ungeschirmte Twisted-Pair-Kabel (UTP) sind die am häufigsten verwendeten Kabel in lokalen Netzwerken (LANs). Sie bestehen aus verdrillten Kabelpaaren ohne zusätzlichen Schirm. Diese Kabel sind leicht, kostengünstig und flexibel, was ihre Installation vereinfacht. UTP-Kabel sind ideal für die meisten Büro- und Heimnetzwerke, da sie eine ausreichende Leistung bei geringen bis mittleren Störungsumgebungen bieten. Es gibt verschiedene Kategorien von UTP-Kabeln, wie Cat5, Cat6 und Cat7, die sich in ihrer Bandbreite und Übertragungsgeschwindigkeit unterscheiden.

Geschirmte Twisted-Pair-Kabel (STP) bieten einen zusätzlichen Schutz gegen elektromagnetische Interferenzen. Jedes Kabelpaar ist einzeln geschirmt, und manchmal ist das gesamte Kabel mit einer zusätzlichen Abschirmung versehen. STP-Kabel sind ideal für Umgebungen mit hohem Störungspotenzial, wie industrielle Anlagen oder Bereiche mit vielen elektrischen Geräten. Sie sind jedoch schwerer und teurer als UTP-Kabel und erfordern eine sorgfältigere Installation.

Neben UTP und STP gibt es noch weitere spezialisierte Typen wie FTP (Foiled Twisted Pair) und SFTP (Shielded Foiled Twisted Pair), die verschiedene Kombinationen von Schirmung und Schutz bieten. Diese Kabeltypen werden für spezielle Anforderungen in bestimmten industriellen oder kommerziellen Umgebungen eingesetzt.

Die Wahl des richtigen Twisted-Pair-Kabeltyps hängt von vielen Faktoren ab, wie der Umgebung, in der das Kabel verlegt wird, der erforderlichen Datenübertragungsgeschwindigkeit und dem Budget. Es ist wichtig, die spezifischen Anforderungen deines Netzwerks zu verstehen, um die optimale Kabelart für deine Anwendung auszuwählen.

Anwendungsbereiche und Einsatzmöglichkeiten

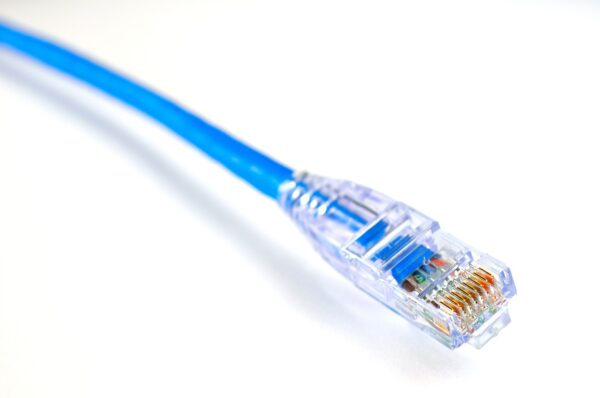

Twisted-Pair-Kabel mit Stecker

Twisted-Pair-Kabel sind in der modernen Kommunikationstechnologie allgegenwärtig und decken eine breite Palette von Anwendungen ab. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bestandteil in vielen Bereichen.

In Büroumgebungen sind Twisted-Pair-Kabel die Grundlage für lokale Netzwerke (LANs). Sie verbinden Computer, Drucker und andere Netzwerkgeräte und ermöglichen so den Austausch von Daten und Ressourcen. Dank ihrer Zuverlässigkeit und hohen Datenübertragungsraten sind sie ideal für den Einsatz in kleinen bis mittelgroßen Unternehmen sowie in großen Unternehmensnetzwerken.

Im Bereich der Telekommunikation sind Twisted-Pair-Kabel ein wesentlicher Bestandteil. Sie werden verwendet, um Telefonleitungen in Gebäude und Wohnungen zu verlegen und ermöglichen so Sprach- und Datenkommunikation über weite Strecken. Auch in modernen DSL-Verbindungen (Digital Subscriber Line) für den Internetzugang spielen sie eine zentrale Rolle.

In industriellen Umgebungen finden geschirmte Twisted-Pair-Kabel (STP) häufig Verwendung. Aufgrund ihrer Robustheit und verbesserten Schutzeigenschaften gegen elektromagnetische Störungen sind sie ideal für die Vernetzung von Maschinen und Sensoren in Fabriken und anderen Industrieanlagen.

Darüber hinaus werden Twisted-Pair-Kabel in Sicherheitssystemen eingesetzt, beispielsweise zum Anschluss von Überwachungskameras. Ihre Fähigkeit, Signale über längere Distanzen ohne nennenswerten Qualitätsverlust zu übertragen, macht sie hier besonders wertvoll.

Diese vielfältigen Anwendungsbereiche zeigen, wie wichtig Twisted-Pair-Kabel für unsere heutige vernetzte Welt sind. Von der einfachen Internetverbindung zu Hause bis hin zu komplexen industriellen Steuerungssystemen – Twisted-Pair-Kabel sind eine Schlüsselkomponente, die die Leistungsfähigkeit und Zuverlässigkeit unserer Kommunikations- und Netzwerktechnologien sicherstellt.

Vor- und Nachteile von Twisted-Pair-Kabeln

Twisted-Pair-Kabel bieten viele Vorteile, haben aber auch einige Einschränkungen, die du kennen solltest. Hier ein Überblick über die wichtigsten Vor- und Nachteile:

Vorteile:

  1. Kosteneffizienz: Twisted-Pair-Kabel sind vergleichsweise günstig in der Herstellung und Beschaffung. Dies macht sie zu einer kostengünstigen Lösung für viele Netzwerkanwendungen.
  2. Flexibilität und einfache Handhabung: Diese Kabel sind leicht und flexibel, was ihre Installation und Wartung erheblich erleichtert. Sie können problemlos über längere Strecken verlegt und in engen Räumen installiert werden.
  3. Gute Leistung: Für die meisten Büro- und Heimanwendungen bieten Twisted-Pair-Kabel eine ausreichend hohe Datenübertragungsrate. Moderne Kabel wie Cat6 und Cat7 können sogar sehr hohe Geschwindigkeiten erreichen.

Nachteile:

  1. Anfälligkeit für elektromagnetische Störungen: Insbesondere ungeschirmte Twisted-Pair-Kabel (UTP) können anfällig für elektromagnetische Interferenzen sein, was in bestimmten Umgebungen zu Datenverlusten führen kann.
  2. Begrenzte Reichweite: Twisted-Pair-Kabel sind für Übertragungen über lange Distanzen weniger geeignet als andere Kabeltypen wie Glasfaserkabel. Signalverstärker oder Repeater sind erforderlich, um Signale über größere Entfernungen zu senden.
  3. Geschwindigkeitsbegrenzungen: Obwohl Twisted-Pair-Kabel für viele Anwendungen ausreichend schnell sind, können sie die extrem hohen Übertragungsgeschwindigkeiten von Glasfaserkabeln nicht erreichen.

Diese Vor- und Nachteile zeigen, dass Twisted-Pair-Kabel eine ausgewogene Lösung für viele Netzwerkanforderungen bieten. Sie sind besonders gut geeignet für Anwendungen, bei denen Kosten und Flexibilität wichtiger sind als die höchstmögliche Datenübertragungsgeschwindigkeit und -reichweite. Bei der Entscheidung, ob Twisted-Pair-Kabel für dein Projekt geeignet sind, solltest du diese Faktoren sorgfältig abwägen.

Installationsrichtlinien und Praxistipps

Die Installation von Twisted-Pair-Kabeln erfordert Sorgfalt und Beachtung einiger grundlegender Richtlinien, um die bestmögliche Leistung und Zuverlässigkeit zu gewährleisten. Hier sind einige wichtige Tipps und Praktiken, die du bei der Installation beachten solltest:

1. Vermeidung von Elektromagnetischen Störungen: Achte darauf, Twisted-Pair-Kabel nicht parallel zu elektrischen Leitungen zu verlegen, da dies zu elektromagnetischen Interferenzen führen kann. Falls es unvermeidlich ist, solltest du einen Abstand von mindestens 30 cm einhalten oder geschirmte Kabel (STP) verwenden.

2. Einhaltung der Biegeradien: Twisted-Pair-Kabel haben einen empfohlenen Biegeradius, den du nicht unterschreiten solltest. Eine zu starke Biegung kann die Drähte im Inneren beschädigen und die Leistungsfähigkeit des Kabels beeinträchtigen.

3. Verwendung der richtigen Werkzeuge: Zum Abisolieren und Crimpen der Kabelenden solltest du spezielle Werkzeuge verwenden. Ein präzises Crimpwerkzeug sorgt für eine zuverlässige Verbindung der Kabel mit den Steckern.

4. Auf Längenbeschränkungen achten: Twisted-Pair-Kabel haben eine maximale Länge, über die sie Signale effizient übertragen können. Für Ethernet-Verbindungen beträgt diese Länge in der Regel 100 Meter. Bei längeren Strecken sind Verstärker oder Netzwerk-Switches erforderlich.

5. Beschriftung und Dokumentation: Eine sorgfältige Beschriftung und Dokumentation der Kabelwege erleichtert spätere Wartungsarbeiten und Fehlersuche. Kennzeichne die Kabel an beiden Enden und führe ein Verzeichnis, in dem die Verbindungen aufgeführt sind.

6. Qualität der Kabel und Stecker: Verwende qualitativ hochwertige Kabel und Stecker, um eine langfristige Zuverlässigkeit zu gewährleisten. Billige Komponenten können zu häufigen Ausfällen und schlechter Netzwerkleistung führen.

Indem du diese Richtlinien befolgst, kannst du sicherstellen, dass deine Twisted-Pair-Kabelinstallation effizient, zuverlässig und langlebig ist. Eine sorgfältige Planung und Umsetzung der Installation trägt maßgeblich zur Leistungsfähigkeit deines Netzwerks bei.
