Wenn du dich mit Netzwerken beschäftigst, stolperst du früher oder später über das OSI-Schichtenmodell. Es wirkt auf den ersten Blick kompliziert, ist aber eigentlich eine einfache Denkhilfe, um Datenübertragung besser zu verstehen.
Statt alles als ein großes Ganzes zu sehen, teilt das Modell die Kommunikation in mehrere klar getrennte Ebenen auf. So kannst du nachvollziehen, was genau passiert, wenn du eine Webseite aufrufst oder eine Datei verschickst.
Das OSI-Schichtenmodell hilft dir dabei, technische Abläufe logisch zu ordnen und Probleme schneller zu erkennen. Egal ob du Einsteiger bist oder schon etwas Erfahrung hast – dieses Modell ist eine wichtige Grundlage, wenn du Netzwerke wirklich verstehen willst.
TL;DR – Das Wichtigste in Kürze
- Das OSI-Schichtenmodell besteht aus 7 Schichten (Layer 1 bis 7)
- Jede Schicht hat eine klar definierte Aufgabe im Netzwerk
- Daten werden Schicht für Schicht verarbeitet und weitergegeben
- Untere Layer kümmern sich um Hardware und Transport
- Obere Layer steuern Anwendungen und Datenformate
- Das Modell hilft dir, Netzwerkprobleme gezielt zu analysieren
- In der Praxis wird oft das TCP/IP-Modell verwendet
- Trotzdem ist das OSI-Modell die wichtigste Lernbasis
Grundlagen: Was das OSI-Schichtenmodell überhaupt beschreibt
Das OSI-Schichtenmodell ist ein theoretisches Modell, das beschreibt, wie Daten in einem Netzwerk übertragen werden. OSI steht für „Open Systems Interconnection“ und wurde entwickelt, um Kommunikation zwischen verschiedenen Systemen zu standardisieren.
Die Idee dahinter ist simpel: Statt einen komplexen Prozess als Ganzes zu betrachten, wird er in sieben einzelne Schichten aufgeteilt. Jede dieser Schichten übernimmt eine ganz bestimmte Aufgabe. Dadurch wird das gesamte System übersichtlicher und leichter verständlich.
Ein großer Vorteil ist die klare Trennung der Funktionen. Wenn zum Beispiel ein Problem auftritt, kannst du gezielt prüfen, in welcher Schicht es liegt. So sparst du dir viel Zeit bei der Fehlersuche.
Das Modell selbst wird heute nicht direkt umgesetzt, sondern dient eher als Lern- und Denkmodell. Trotzdem bildet es die Grundlage für viele moderne Netzwerktechnologien. Wenn du das Prinzip einmal verstanden hast, fällt dir vieles in der Praxis deutlich leichter.
Besonders hilfreich ist das Modell, wenn du neue Begriffe einordnen willst. Egal ob IP-Adresse, Router oder Protokoll – fast alles lässt sich einer bestimmten Schicht zuordnen.

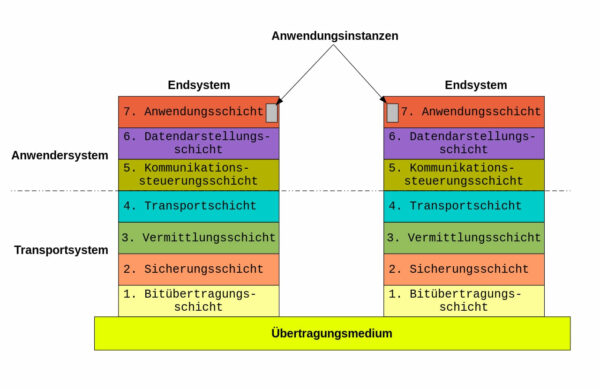

Die 7 Schichten im Überblick: Von Layer 1 bis Layer 7 verständlich erklärt
Das OSI-Modell besteht aus sieben Schichten, die jeweils eine eigene Aufgabe haben. Jede Schicht baut auf der darunterliegenden auf und gibt ihre Daten an die nächste weiter.
Hier ist eine einfache Übersicht:
| Layer | Name | Aufgabe |
|---|---|---|
| 7 | Anwendungsschicht | Kommunikation mit Programmen |
| 6 | Darstellungsschicht | Datenformate und Verschlüsselung |
| 5 | Sitzungsschicht | Verbindungssteuerung |
| 4 | Transportschicht | Zuverlässiger Datentransfer |
| 3 | Netzwerkschicht | Routing und IP-Adressen |
| 2 | Sicherungsschicht | Fehlererkennung, MAC-Adressen |
| 1 | Bitübertragungsschicht | Physische Übertragung |
Du kannst dir das wie eine Kette vorstellen: Daten wandern von oben nach unten, werden dabei verpackt und über das Netzwerk gesendet. Auf der Empfängerseite läuft der Prozess genau umgekehrt.
Jede Schicht spricht nur mit ihrer direkten Nachbarschicht. Dadurch bleibt das System flexibel. Änderungen in einer Schicht wirken sich nicht direkt auf alle anderen aus.
Diese Struktur macht das Modell besonders übersichtlich und leicht verständlich.
Physikalische Schicht bis Transportschicht: Die unteren Layer (1–4) einfach erklärt
Die unteren vier Schichten kümmern sich vor allem um die technische Grundlage der Datenübertragung. Hier geht es um Kabel, Signale, Adressen und den eigentlichen Transport.
Layer 1, die Bitübertragungsschicht, ist die Basis. Hier werden elektrische Signale, Licht oder Funkwellen übertragen. Ohne diese Ebene gäbe es keine Verbindung zwischen Geräten.
Layer 2, die Sicherungsschicht, sorgt dafür, dass Daten korrekt übertragen werden. Sie erkennt Fehler und nutzt MAC-Adressen, um Geräte im lokalen Netzwerk zu identifizieren.
Layer 3 ist die Netzwerkschicht. Hier kommen IP-Adressen ins Spiel. Router nutzen diese Informationen, um Datenpakete von einem Netzwerk ins andere zu leiten.
Layer 4, die Transportschicht, kümmert sich um die zuverlässige Übertragung. Protokolle wie TCP sorgen dafür, dass Daten vollständig und in der richtigen Reihenfolge ankommen.
Zusammen bilden diese Schichten das technische Fundament. Ohne sie könnten Daten nicht zuverlässig von einem Gerät zum anderen gelangen.
Sitzung bis Anwendung: Die oberen Layer (5–7 verständlich eingeordnet)
Die oberen drei Schichten kümmern sich darum, wie Daten genutzt und dargestellt werden. Hier geht es weniger um Technik und mehr um Kommunikation zwischen Anwendungen.
Layer 5, die Sitzungsschicht, verwaltet Verbindungen zwischen zwei Systemen. Sie sorgt dafür, dass eine Kommunikation aufgebaut, gehalten und sauber beendet wird.
Layer 6, die Darstellungsschicht, übersetzt Daten in ein verständliches Format. Hier werden Daten zum Beispiel verschlüsselt oder komprimiert. So wird sichergestellt, dass Sender und Empfänger die Informationen korrekt interpretieren.
Layer 7 ist die Anwendungsschicht. Hier interagierst du direkt mit dem Netzwerk, zum Beispiel über deinen Browser oder ein E-Mail-Programm. Diese Schicht stellt die Verbindung zwischen Software und Netzwerk her.
Die oberen Schichten sind besonders wichtig für die Benutzererfahrung. Sie sorgen dafür, dass Daten nicht nur ankommen, sondern auch sinnvoll genutzt werden können.
Datenfluss im Netzwerk: Wie die Schichten zusammenarbeiten
Wenn du eine Webseite öffnest, passiert im Hintergrund eine ganze Menge. Die Daten durchlaufen dabei alle sieben Schichten – zuerst auf der Senderseite, dann auf der Empfängerseite.
Der Prozess beginnt oben in der Anwendungsschicht. Deine Anfrage wird Schritt für Schritt nach unten weitergegeben. Dabei werden zusätzliche Informationen hinzugefügt, zum Beispiel Adressen oder Prüfdaten.
Dieser Vorgang wird als „Kapselung“ bezeichnet. Jede Schicht packt ihre eigenen Informationen dazu. Am Ende entsteht ein Datenpaket, das über das Netzwerk übertragen wird.
Beim Empfänger läuft das Ganze umgekehrt ab. Die Daten werden Schicht für Schicht „entpackt“, bis sie wieder in ihrer ursprünglichen Form vorliegen.
Dieses Zusammenspiel sorgt dafür, dass komplexe Kommunikation zuverlässig funktioniert. Jede Schicht erfüllt dabei eine klar definierte Aufgabe.
Gerade dieses Prinzip macht das Modell so wertvoll. Es hilft dir zu verstehen, wo genau etwas schieflaufen kann.
Praxisbezug: Beispiele aus dem Alltag für das OSI-Schichtenmodell
Das OSI-Modell wirkt zunächst theoretisch, begegnet dir aber ständig im Alltag. Sobald du im Internet surfst, arbeitest du indirekt mit allen sieben Schichten.
Ein einfaches Beispiel ist das Öffnen einer Webseite. Dein Browser gehört zur Anwendungsschicht. Die Daten werden verarbeitet, verschlüsselt und über das Netzwerk gesendet.
Auch beim Streamen von Videos oder beim Online-Gaming greifen die einzelnen Schichten ineinander. Ohne die klare Struktur würde die Kommunikation schnell chaotisch werden.
Typische Geräte lassen sich ebenfalls gut einordnen:
- Netzwerkkabel → Layer 1
- Switch → Layer 2
- Router → Layer 3
- Anwendungen wie Browser → Layer 7
Durch solche Beispiele wird das Modell greifbarer. Du erkennst schnell, dass es keine abstrakte Theorie ist, sondern die Grundlage moderner Netzwerke.
OSI vs. TCP/IP: Unterschiede und Bedeutung in modernen Netzwerken
In der Praxis wird selten direkt mit dem OSI-Modell gearbeitet. Stattdessen kommt meist das TCP/IP-Modell zum Einsatz.
Der wichtigste Unterschied: Das TCP/IP-Modell hat weniger Schichten. Es fasst mehrere OSI-Ebenen zusammen und ist dadurch einfacher aufgebaut.
Hier ein kurzer Vergleich:
| OSI-Modell | TCP/IP-Modell |
|---|---|
| 7 Schichten | 4 Schichten |
| Theorie-Modell | Praxis-Modell |
| Sehr detailliert | Kompakter |
Das bedeutet aber nicht, dass das OSI-Modell unwichtig ist. Im Gegenteil: Es hilft dir, die Abläufe im Detail zu verstehen.
TCP/IP wird eher in der Praxis genutzt, während das OSI-Modell als Lern- und Analysewerkzeug dient. Beide ergänzen sich also sinnvoll.
Wenn du Netzwerke wirklich verstehen willst, solltest du beide Modelle kennen.
Typische Fehlerquellen verstehen: Warum das OSI-Modell bei der Fehlersuche hilft
Einer der größten Vorteile des OSI-Modells ist die Fehlersuche. Es hilft dir dabei, Probleme systematisch einzugrenzen.
Wenn zum Beispiel keine Verbindung besteht, kannst du ganz unten anfangen:
- Ist das Kabel richtig angeschlossen? → Layer 1
- Funktioniert die Netzwerkverbindung? → Layer 2
- Stimmt die IP-Adresse? → Layer 3
So arbeitest du dich Schritt für Schritt nach oben.
Das spart Zeit und verhindert unnötiges Herumprobieren. Statt alles gleichzeitig zu prüfen, gehst du strukturiert vor.
Auch in größeren Netzwerken ist dieses Vorgehen Standard. Administratoren nutzen das Modell, um Fehler schnell zu lokalisieren.
Für dich bedeutet das: Mit dem OSI-Modell im Hinterkopf kannst du Probleme deutlich effizienter lösen.
FAQ: Häufige Fragen zum OSI-Schichtenmodell
Was bedeutet „Kapselung“ im OSI-Modell?
Kapselung beschreibt den Prozess, bei dem jede Schicht zusätzliche Informationen zu den Daten hinzufügt. So können sie korrekt übertragen werden. Beim Empfänger wird dieser Prozess wieder rückgängig gemacht.
Warum gibt es genau 7 Schichten im OSI-Modell?
Die sieben Schichten wurden so gewählt, dass jede eine klar abgegrenzte Aufgabe hat. Dadurch bleibt das Modell übersichtlich und flexibel. Es ist ein Kompromiss zwischen Detailtiefe und Verständlichkeit.
Ist das OSI-Modell heute noch relevant?
Ja, vor allem als Lern- und Analysemodell. Auch wenn in der Praxis meist TCP/IP verwendet wird, hilft das OSI-Modell beim Verständnis und bei der Fehlersuche.
Welche Schicht ist die wichtigste?
Es gibt keine „wichtigste“ Schicht. Alle Ebenen arbeiten zusammen und sind voneinander abhängig. Fällt eine Schicht aus, funktioniert die gesamte Kommunikation nicht mehr richtig.
Kann ich das OSI-Modell im Alltag wirklich nutzen?
Ja, vor allem bei der Fehlersuche oder beim Verständnis von Netzwerkproblemen. Es hilft dir, technische Abläufe besser einzuordnen und gezielt zu analysieren.
Fazit: Das OSI-Schichtenmodell als Grundlage für dein Netzwerkverständnis
Das OSI-Schichtenmodell ist mehr als nur Theorie. Es gibt dir ein klares Werkzeug an die Hand, um Netzwerke zu verstehen und Probleme gezielt zu lösen. Gerade am Anfang wirkt es vielleicht etwas abstrakt, doch mit etwas Übung wird es schnell logisch.
Wenn du die sieben Schichten einmal verinnerlicht hast, erkennst du viele Zusammenhänge deutlich schneller. Egal ob du dein Heimnetzwerk optimierst oder dich tiefer mit IT beschäftigst – dieses Wissen zahlt sich aus.
Spannend wird es vor allem dann, wenn du das Modell aktiv nutzt. Versuche beim nächsten Netzwerkproblem bewusst in Schichten zu denken. Du wirst merken, wie viel strukturierter du vorgehst.
Mit diesem Grundverständnis bist du bestens vorbereitet, um dich tiefer in Netzwerktechnik einzuarbeiten und neue Themen schneller zu verstehen.
